Leapfrog 2024发布说明

Leapfrog 2024.1是一个强大的版本，继续提供新功能和核心工具及工作流程的增强。此次发布对每个人都有很多内容，我们强烈建议您详细阅读发布说明并观看我们的亮点视频，以发现将增强您工作的工具。在后台，我们也在努力为将我们的桌面产品与快速发展的云生态系统连接奠定基础——新的云原生数据存储架构、基于云的数据管理和计算服务以及支持权限和基于角色的访问的云基础设施都在计划中。核心库的组件化工作和支持云连接的工作也在积极进行中。我们沉浸式桌面建模解决方案与云数据管理和计算的灵活性和强大功能之间的紧密集成，将解锁混合工作流程的无限可能。目录1. 功能与功能性1.1 多个Leapfrog实例1.2 钻探数据      1.2.1 OpenGround集成       1.2.2 测量数据      1.2.3 数据统计       1.2.4 自定义列      1.2.5 区间选择      1.2.6 数据导出1.3 核心照片链接      1.3.1 Imago      1.3.2 Kore1.4 GIS数据1.5 坐标参考系统集成1.6 带属性的多线1.7 GOCAD TSurf可视化 1.8 网格     1.8.1 表面值      1.8.2 从平面设置表面方向     1.8.3 所有输入数据的离表面值使用改进     1.8.4 从网格提取倾角和方位角1.9 矿脉建模1.10 体积属性表1.11 数值建模1.12 计划和横截面上的对齐链距1.13 导入时检测块模型定义2. Leapfrog对Bentley账户和权限的支持2.1 许可证提供者选择2.2 ProjectWise中的作业代码3. 用户界面与交互3.1 对象选择对话框3.2 中心项目选项卡3.3 项目树状态4. 版本更新导致的变化4.1 网格表面4.2 编译器更改

1. 功能与功能性

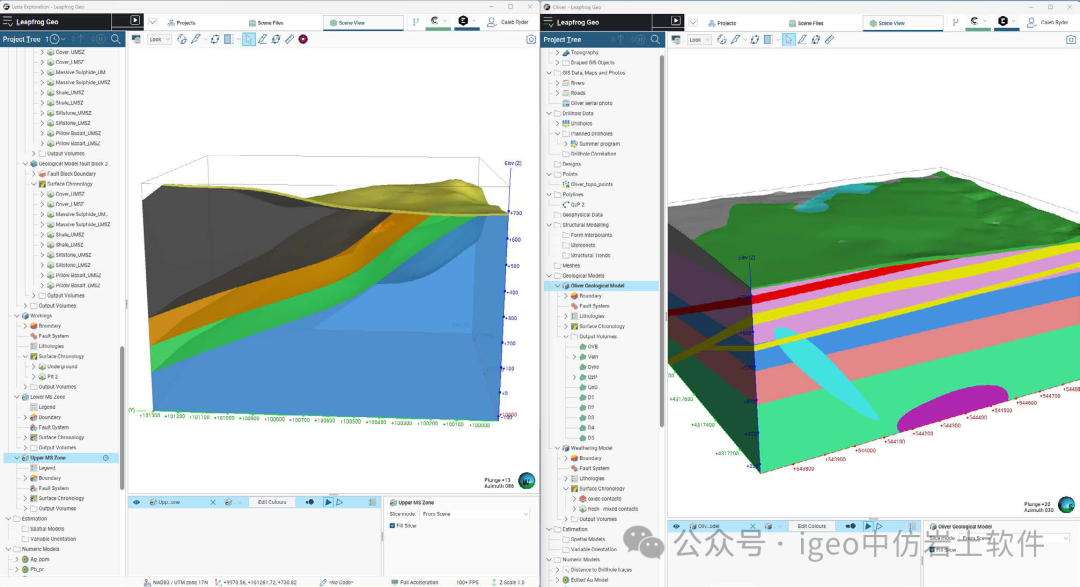

1.1 多个Leapfrog实例

用户可以在同一台机器上同时运行多个Leapfrog 2024.1实例。这为工作方式提供了更大的灵活性；可以在处理一个项目的同时积极工作于另一个项目！请注意，由于实例在单台机器上运行，处理速度和性能仍然受到机器硬件容量的限制。

1.2 钻探数据

钻探数据对地下建模的重要性不言而喻，因为钻探提供了构建地下模型的直接物理观察和采样。由于钻探的高成本和价值，最大限度地利用这些数据仍然是Seequent的重点。在Leapfrog 2024.1中，多个重要增强和新功能将改善从钻探方法获得的数据的可视化和分析。

1.2.1 OpenGround集成

OpenGround，Seequent的云连接地质数据库管理和报告解决方案，现在可以通过Leapfrog Geo和Leapfrog Energy中的集成连接使用。对于由多种钻探数据源创建的项目，直接从行业标准数据库导入的能力是一个关键需求。

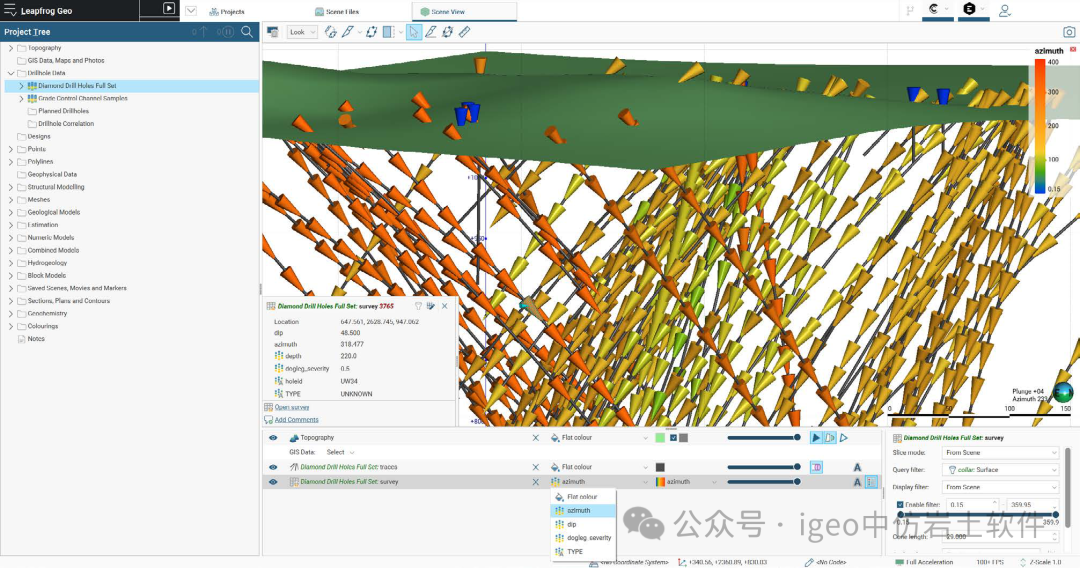

1.2.2 测量数据

来自井下测量的孔位信息对于确定钻孔路径至关重要。测量数据位置现在可以在3D场景中可视化为定向锥体，提供快速的可视化和验证。锥体可以根据方位角、倾角和全角变化率严重性进行着色，使用与其他数据类型相同的颜色映射和标签显示选项。场景过滤功能允许在显示或选定列上进行灵活设置。

1.2.3 数据统计

箱形图界面现在包括所选数值列的统计摘要表，为数据洞察提供快速紧凑的视图。图表轴已交换，使箱形图垂直，符合标准报告格式。新按钮打开详细统计表视图，箱形图选项卡的设置（例如数值和分类列选择）会自动应用。最后，统计表中的数据可以复制到剪贴板，以便在Leapfrog外部进行更复杂的数据分析。

1.2.4 自定义列

一个简单但有用的操作是重命名和复制项目树中的项目。逐步地，这一基本功能正在扩展，可在项目树的更多部分保持一致。Leapfrog 2024.1允许对分组岩性和分类选择进行重命名，并且以下项目现在可以被复制：

自定义列	可用性
分类	来自数值区间、井下点和结构数据
分类选择	井口、井下点和结构数据
分组岩性	区间数据
区间选择	区间数据
拆分岩性	区间数据

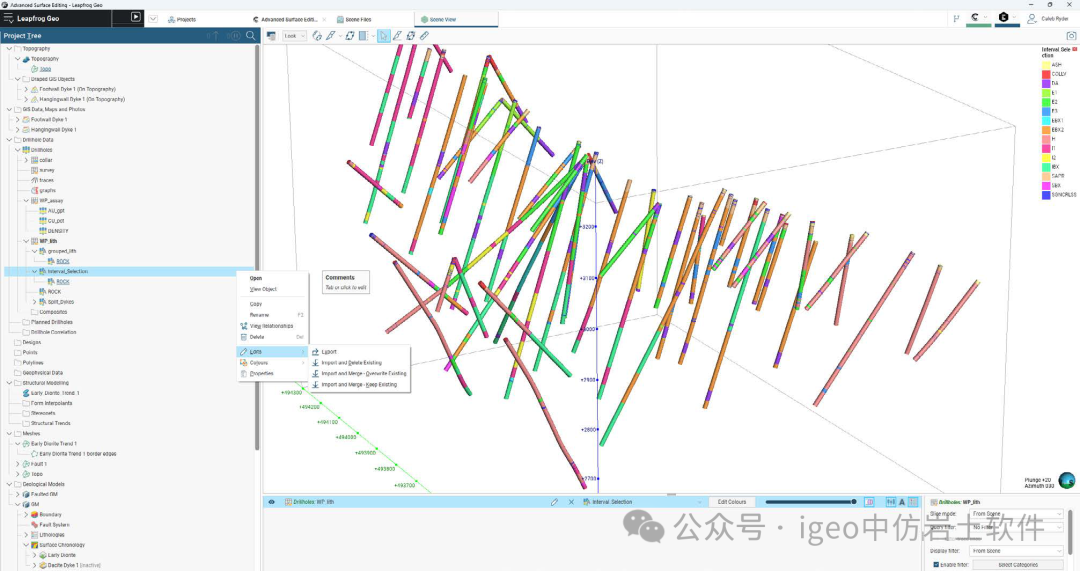

1.2.5 区间选择

区间选择是创建模型准备数据的关键步骤。本版本Leapfrog完成了多个区间选择的开发。在Leapfrog 2023.2中，启用了区间选择编辑的导出。在此版本中，您现在可以导入区间选择编辑，使您和您的团队能够在项目之间共享区间选择，并使用相同的最新区间选择集。编辑可以通过以下三种选项导入：

• 导入新编辑并删除所有现有编辑。

• 导入新编辑，将新编辑与现有编辑合并，并覆盖任何在现有和新编辑中都有的hole_id、from和to的现有编辑。

• 导入新编辑，将新编辑与现有编辑合并，并保留任何在现有和新编辑中都有的hole_id、from和to的现有编辑，忽略新编辑。

如果任何编辑被拒绝或忽略，例如在使用“保留现有”合并策略时，这些编辑将被写入文件，并通过信息对话框通知您，并提供可点击的链接以访问该文件。

区间选择功能的另一个增强功能是，即使相邻区间共享相同的岩性，您也可以选择单个区间。之前，您只能选择整个区间集，如果岩性共享。要在更细的增量上进行选择，您需要切换视图到不同的项目，这很麻烦。此新功能为您提供了更大的灵活性，以生成所需的区间选择。

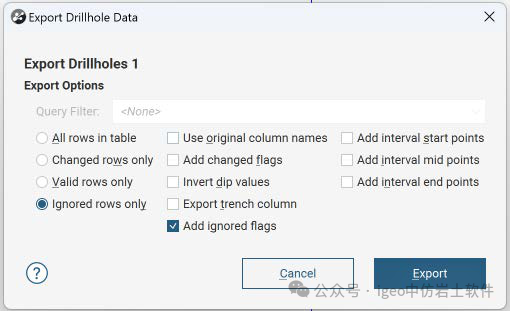

1.2.6 数据导出

钻探数据的另一个增强功能是能够导出和/或标记被忽略的行。这些选项在导出点数据、钻探数据（包括井下点和井下结构数据）以及结构数据时可用。这一简单的补充对于在团队中协作工作时至关重要，QA/QC决策需要沟通和共享，以保持审计跟踪并确保每个人都在使用相同的数据。



两个新选项：仅忽略的行和添加忽略标志。在导出时，钻孔*.csv文件的默认名称必须包含基本文件名。现在，在导出钻探信息时，您可以省略基本文件名的需要，这使得重新导入这些信息更容易，更好地匹配项目中已有表的名称。

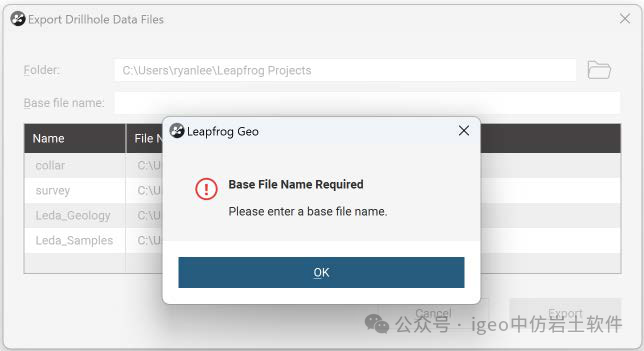

之前的版本要求必须有基本文件名

钻孔轨迹可以导出为*.dxf、.dgn或.dwg格式的线。这是一个非常常见的请求，用于通用导出轨迹，以便进行灌浆状态分类、工程和测量安全检查以及其他下游过程，无论是在Leapfrog内部还是外部。表面上看，这一增强将节省您之前为解决这一限制而付出的时间和精力。

1.3 核心照片链接

1.3.1 Imago

随着Imago现在支持Seequent ID，两个应用程序具有共同的许可证提供者，这意味着更顺畅的集成现在成为可能。Leapfrog可以发出请求并接收对您更相关的信息。例如，您不再需要从15种影像类型中选择，而是仅显示您在Imago中配置的类型。此外，您不再需要手动输入工作区和数据集名称，下拉菜单将预填充相关项目的列表。这些效率意味着减少人为错误的机会；不再有拼写错误使您的工作流程倒退，也不再需要记住项目的确切名称。

1.3.2 Kore

Leapfrog 2024.1更新了Kore深度链接，以便点击核心摄影链接将打开Kore的云应用程序（而不是桌面应用程序）。

1.4 GIS数据

作为改善多线的更大计划的一部分，GIS多边形的导入在某些情况下得到了加速和改善。之前，Leapfrog无法处理重叠的多边形。在Leapfrog 2024.1中，这一问题已得到解决。

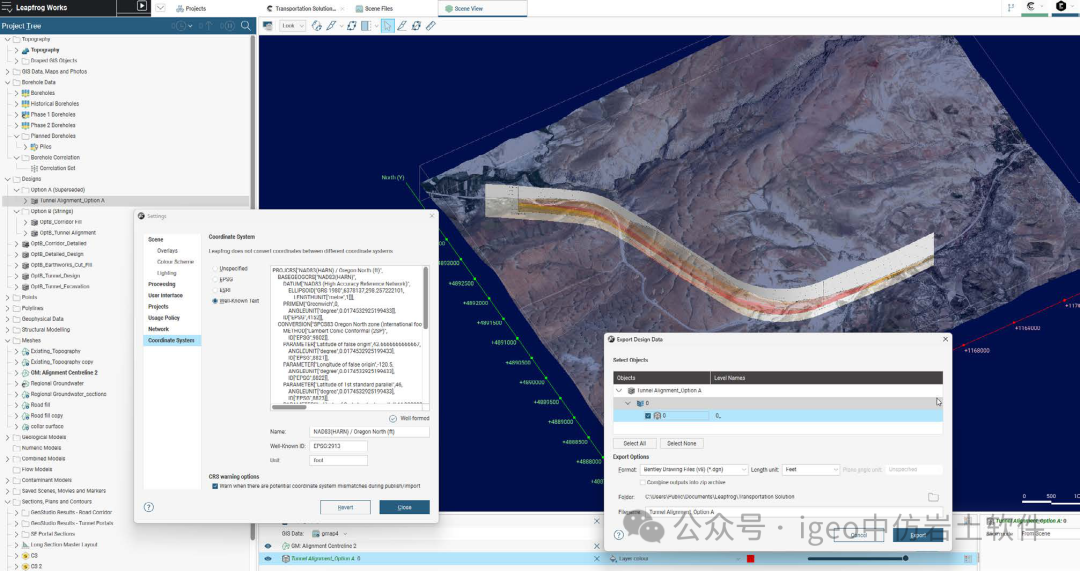

1.5 坐标参考系统集成

在Leapfrog 2024.1中，提供有关项目坐标参考系统（CRS）的更多信息。受益于改进的数据处理，并在传输数据时提供更清晰、更可用的CRS信息。新的CRS选项包括未指定、EPSG和ESRI代码，以及公认文本（WKT）选项。对于特定的ESRI/EPSG代码（如果可用），可以调整投影坐标系统的本地基准变换。

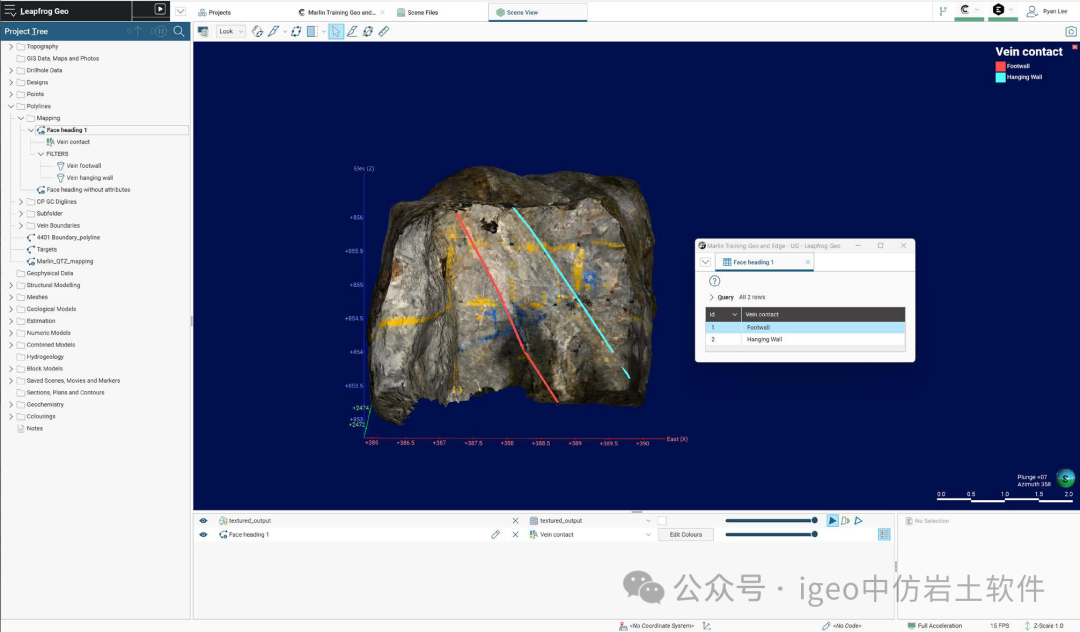

1.6 带属性的多线

Leapfrog 2024.1现在支持多线的属性赋值。能够导入和设置不同类型的属性数据，如类别、文本、数值、日期和时间戳，将使许多以前不可能的使用和建模机会成为可能。属性数据可以使用*.csv文件格式导入，类别属性可以在Leapfrog内部创建。属性可以在3D场景中以及表格中可视化，所有多线几何编辑行为得以保持。您可以基于多线属性创建查询过滤器，并在Leapfrog中使用这些查询过滤器，适用于多线作为输入的任何对象。多线属性在转换为GIS线和反之亦然时也会被保留。目前不支持编辑导入的属性，但这一第一阶段为进一步开发奠定了基础。同样，虽然属性目前必须适用于整个多线路径，但如果需求得到证明，未来版本中可以开发节点和段的其他级别的属性。多线是基本数据类型，解锁属性数据的丰富性是一个重要的进步，对制图、建模和分类工作流程都有好处。

1.7 GOCAD TSurf可视化

GOCAD TSurf网格表面文件支持数值属性，但之前Leapfrog在导入时未能保留这些数据。在Leapfrog 2024.1中，这一功能已得到启用，以便在导入时保留网格顶点上的数值属性。

1.8 网格

1.8.1 表面值

在Leapfrog 2023.2中，对沉积和侵蚀表面进行了更改，以暴露用于构建这些表面的“控制点”，并修改了将编辑信息纳入其中的方式。在此版本中，相同的更改已应用于由点数据、矿脉段中点和结构数据构建的网格文件夹中的表面。自动从输入数据创建的表面控制点已在项目树中暴露，并可以在场景中可视化。可以可视化以下类别：

• 点接触

• 多线/结构接触

• 离表面

• “合并距离”值也分配给每个表面值，并解释如下：

• 接触点 = 0

• 离表面点 = 任何其他值

按类别和/或按合并距离值查看表面值可以揭示影响您表面的因素，从而帮助理解数据的相对影响，例如添加多线或结构盘对表面的影响与仅使用点数据相比。通过熟练掌握建模工具，成为更强大的建模者。

1.8.2 从平面设置表面方向

当输入数据没有明显的方向时，离表面点生成例程不可行。此新选项已添加到“编辑网格”对话框中，允许您通过指定平面来为表面点

1.8.3 所有输入数据的离表面值使用改进

在Leapfrog 2024.1之前，仅从点数据输入生成的离表面控制点是使用从这些点估计的法线生成的。如果这些表面随后使用多线（带方向）或结构数据进行编辑，则之前计算的离表面点会被丢弃，并用相对于编辑计算的离表面点替换。这可能导致在应用编辑时表面发生局部较大变化。在此版本中，“编辑网格”对话框中添加了一个新选项，以结合两组离表面点。

1.8.4 从网格提取倾角和方位角

新的“提取结构数据”工作流程直接为网格中的每个三角形生成结构测量（倾角和方位角）。这省去了首先提取顶点然后再“估计结构数据”的需要（请注意，现有的“估计结构数据”功能仍然保留）。该新选项适用于项目树中的大多数网格。提供了一个选项，以排除接触表面边界的三角形，以避免用小边界三角形偏倚输出。提取的数据可以在场景中作为结构盘查看，或用于立体网分析。由于写入数据库所需的时间，提取具有超过250,000个三角形的网格的结构测量已受到限制。这可以在未来的迭代中进行审查。

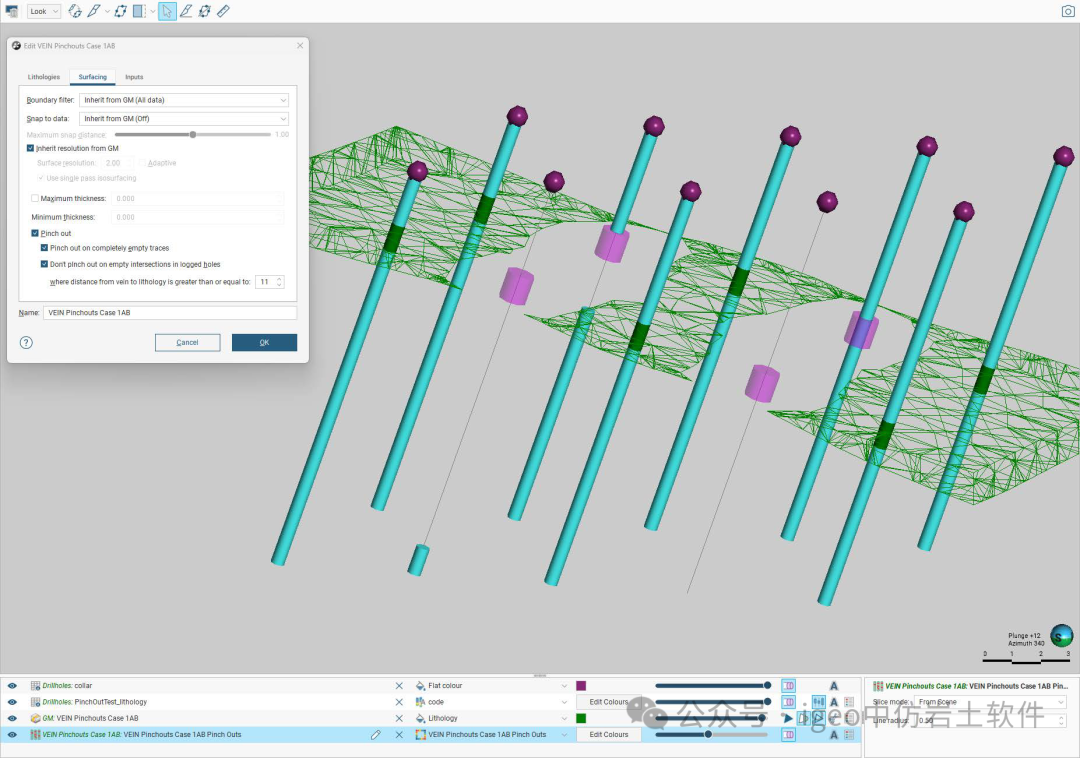

1.9 矿脉建模

对矿脉建模工具的小但重要的更新允许在空交点上进行缩小，这些交点出现在其他已记录的孔中。编辑对话框的表面选项卡中添加了一个额外选项，以便您可以控制何时调用对建模策略的更改。对现有矿脉模型不会强制执行任何更改。

1.10 体积属性表

Leapfrog的一个现有功能允许为任何地质或数值模型创建和更新“体积属性表”，并为每个体积手动分配属性。属性表为丰富模型体积提供了关于地面条件的信息，这些信息可以传递给下游用户，例如用于边坡稳定性分析以及其他操作分析。对该表进行了一些小但显著的改进，以便更容易使用并通过*.ifc（国际基础类）和*.lfm（Leapfrog模型文件）格式导出。地质学家现在可以重新排列列并一次编辑多个单元格，以加快属性赋值和更新的速度。场景信息框中添加了“编辑属性”链接，使您更快地从场景转到表格进行审查和编辑。这项工作为进一步计划的体积属性改进做好了准备。

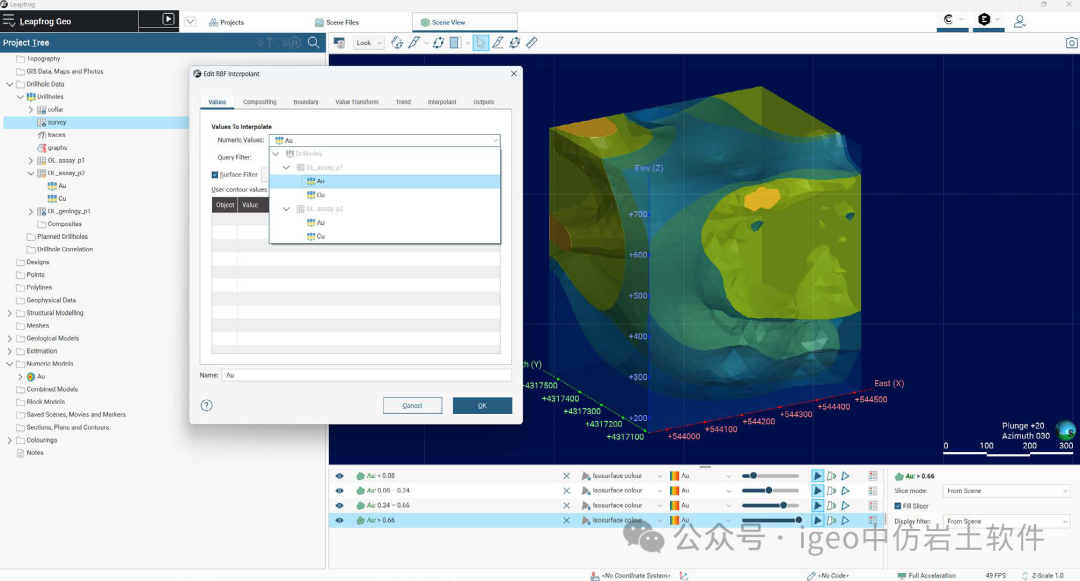

1.11 数值建模

Leapfrog 2024.1引入了在创建后更改数值模型数据源的选项。通过此更新，您可以轻松切换数值模型（RBF插值、多域插值）的输入，而无需重建整个模型。这通常与数值模型的复制一起使用。其他小的增强功能包括创建多域RBF插值和距离函数模型的副本，并在检测到错误的体积上显示警告覆盖。

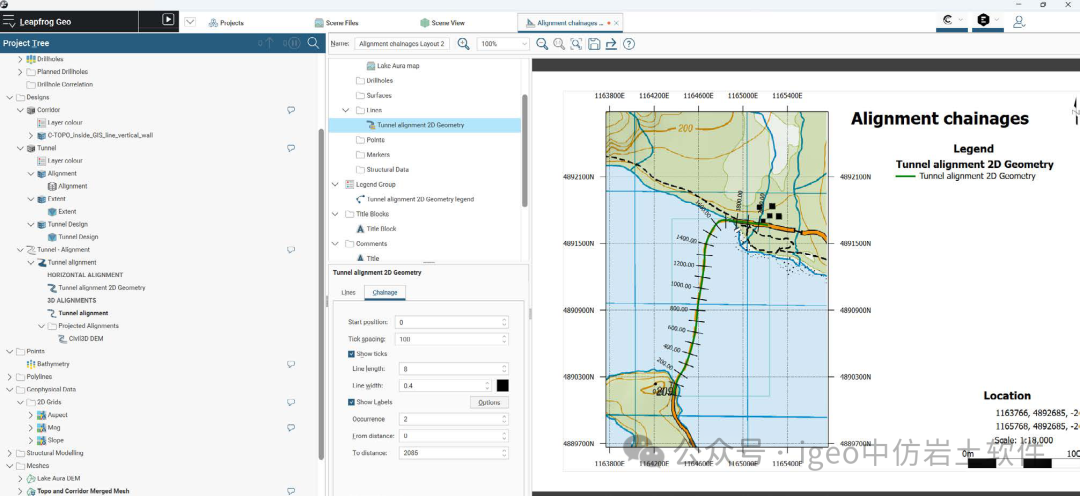

1.12 计划和横截面上的对齐链距

现在可以在平面视图和/或横截面上显示对齐链距。这将改善对沿对齐线的相对位置的理解和沟通。之前，您可以将对齐线添加到平面和常规截面，以及在截面内的条带视图中。随着Leapfrog 2024.1的发布，您现在还可以在对齐线的平面、横截面和3D场景中显示链距。显示选项包括起始位置、刻度间距、刻度长度和宽度、标签文本/数字格式以及标签密度。场景视图中对齐线的显示（2D/3D）也得到了改善，允许您配置链距起始点和显示的小数位数。现有的间距和出现参数保持不变。截面可用的截取和裁剪选项，但平面和条带视图不适用。链距距离尚未在长截面上使用。

1.13 导入时检测块模型定义

在Leapfrog中导入常规块模型而不需要块模型定义文件变得更容易。如果块模型的所有质心都包含在文件中，Leapfrog将直接从文件中确定模型定义，并自动预填充所需字段。

2. Leapfrog对Bentley账户和权限的支持

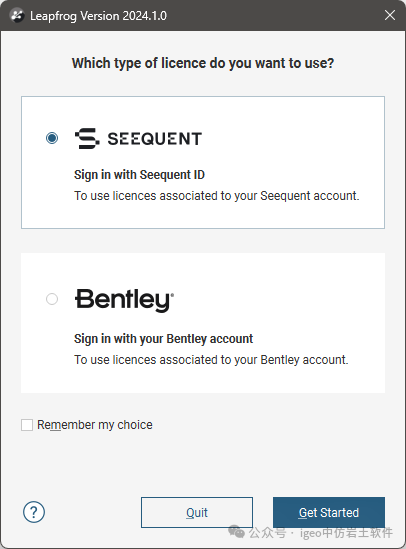

2.1 许可证提供者选择

当您首次启动Leapfrog时，可能会提示您登录到您的许可证提供者并选择您的许可证。如果您在计算机上安装了以前版本的Leapfrog，Leapfrog 2024.1将检测到您一直使用的许可证提供者，并不会提示您选择提供者。如果Leapfrog之前未在您的计算机上安装，您将被提示选择您将使用的许可证提供者。可用的选项取决于您拥有许可证的Leapfrog产品：

• 如果您拥有Leapfrog Works的许可证，请选择您的许可证提供者并按照“使用Seequent ID登录”或“使用Bentley账户登录”中的说明进行登录。

• 如果您拥有Leapfrog Geo或Leapfrog Energy的许可证，请选择Seequent ID选项。不支持通过Bentley账户登录Leapfrog Geo和Leapfrog Energy。请参见“使用Seequent ID登录”主题。无论您拥有哪个产品的许可证，如果您不希望在每次启动Leapfrog时都被提示选择许可证提供者，请启用“记住我的选择”。

2.2 ProjectWise中的作业代码

Leapfrog Works项目可以与ProjectWise代码关联或取消关联。可以直接从Leapfrog用户界面右上角的个人资料下拉菜单打开ProjectWise门户。

3. 用户界面与交互

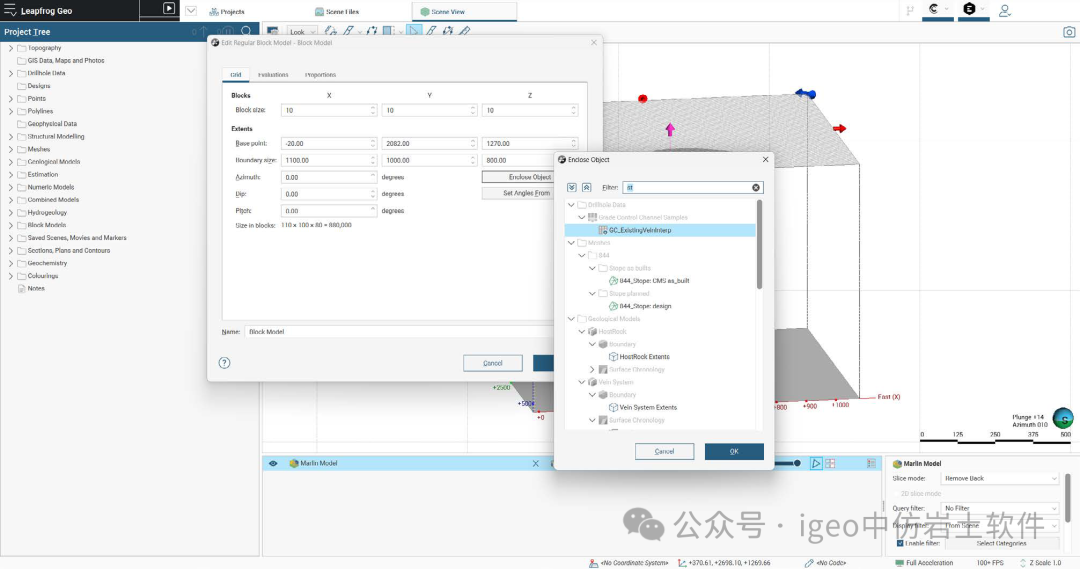

3.1 对象选择对话框

在Leapfrog中，选择项目树中的项目可能会很困难且耗时，尤其是在树中有很多对象时，并且默认情况下项目树是完全展开的。新的对象选择对话框取代了大型下拉列表，使得从项目树中定位和选择项目变得更加直观和快速。您不再需要使用键盘快捷键，例如Shift + 第8个小数位，任何效果都是微不足道的；然而，在某些情况下，可能会导致更明显的局部变化。例如，在使用可变方向进行估计时，在极少数情况下，方向的微小变化可能会导致样本选择的变化，从而导致局部不同的估计。广泛的测试表明，这种变化是罕见且局部的，全球估计的变化是微不足道的。

3.2 中心项目选项卡

Leapfrog 2024.1引入了一个新的中心项目选项卡，旨在提供更直观的项目管理体验。用户可以在此选项卡中快速访问和管理项目文件、数据和设置。该选项卡的设计使得用户能够更轻松地导航和组织项目内容，提升工作效率。

3.3 项目树状态

项目树状态功能的增强使用户能够更清晰地了解项目中各个元素的状态。通过颜色编码和图标，用户可以快速识别哪些项目是最新的，哪些需要更新或检查。这一改进有助于提高项目管理的透明度，确保团队成员能够及时获取所需的信息。

4. 版本更新导致的变化

4.1 网格表面

在Leapfrog 2024.1中，网格表面的处理方式进行了改进，以提高性能和可用性。用户现在可以更轻松地编辑和管理网格表面，确保在建模过程中保持数据的一致性和准确性。

4.2 编译器更改

本版本还进行了编译器的更新，以支持新功能和增强现有功能的性能。这些更改将有助于提高软件的稳定性和响应速度，为用户提供更流畅的操作体验。
