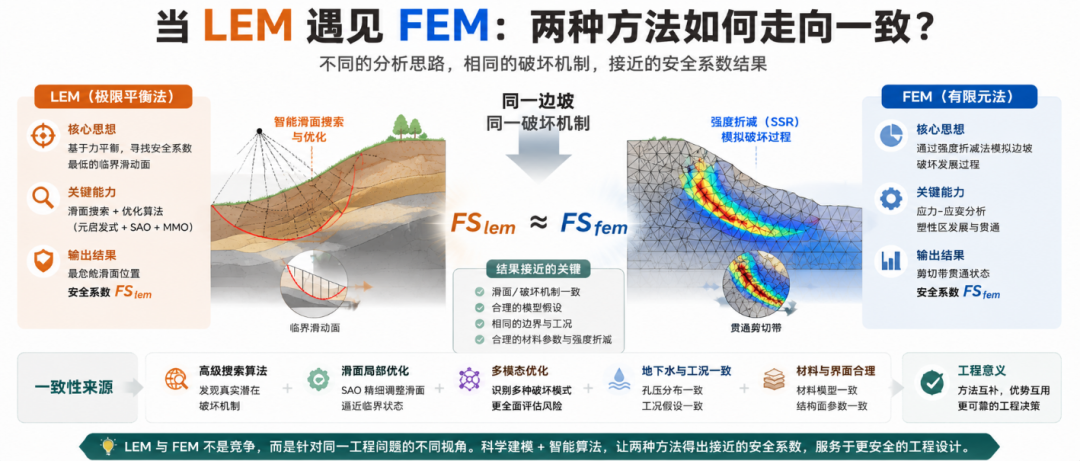

当极限平衡法遇见有限元法：为什么两种边坡稳定分析方法可以得到相同答案？

——从滑面搜索算法到强度折减法，重新认识 LEM 与 FEM 的关系

在边坡稳定性分析中，工程师最终关注的核心问题始终是：边坡将在哪里发生破坏，以及破坏将以什么形式发展。无论是土石坝、高填方边坡，还是加筋土结构，对潜在失稳机制的准确识别一直是岩土工程领域的重要挑战。

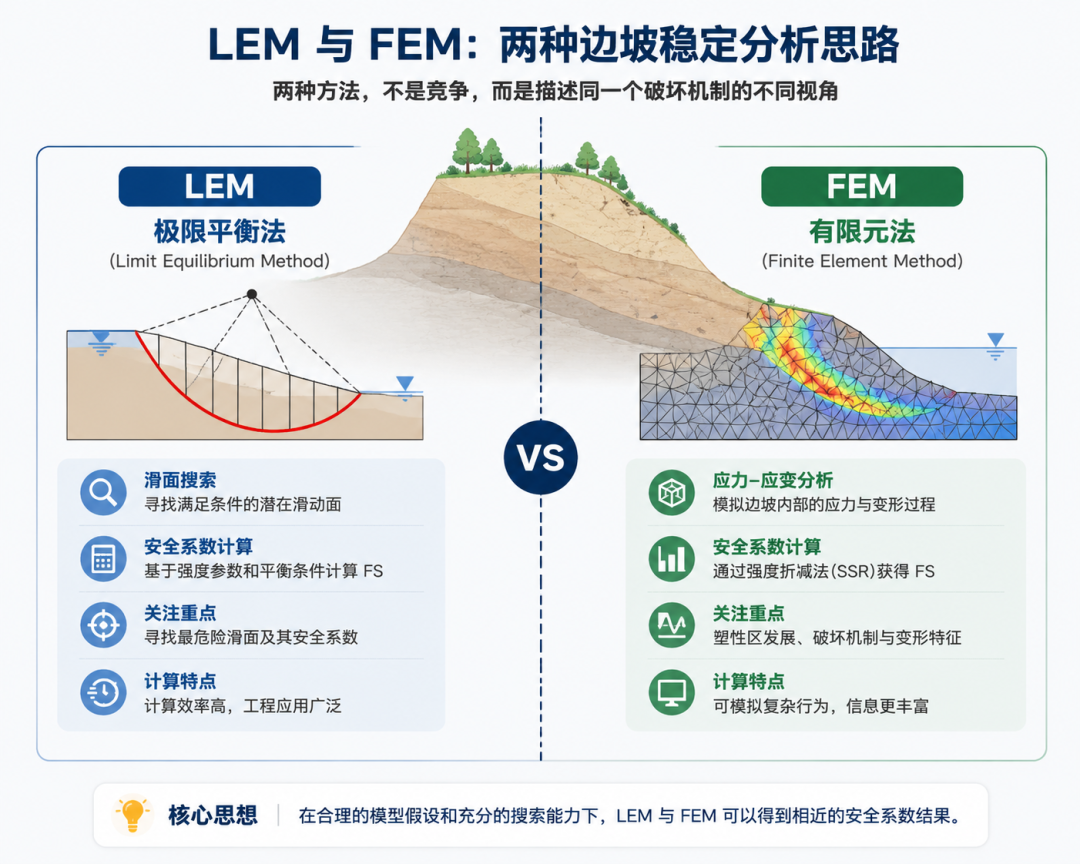

长期以来，工程实践中形成了两种主要的分析方法：极限平衡法（Limit Equilibrium Method，LEM）和有限元法（Finite Element Method，FEM）。两种方法虽然都用于评价边坡稳定性，但其理论基础和分析思路存在明显差异。

有限元法通常被认为是一种更加严格的分析方法，因为它能够模拟材料的应力–应变关系，并考虑边坡内部的变形过程以及应力重新分布。然而，在实际工程应用中，极限平衡法仍然是目前边坡稳定分析中应用最广泛的方法。这主要是因为LEM具有计算效率高、工程概念清晰，并且能够直接计算安全系数（Factor of Safety，FS）等优势。

从表面上看，FEM似乎比LEM更先进，但两者之间的差异实际上并不完全来自于物理理论本身，而更多取决于它们如何识别边坡最可能发生破坏的机制。近年来，随着优化算法的发展，LEM在复杂滑动面的搜索能力方面取得了显著提升，使其能够识别过去被认为必须依靠FEM才能发现的复杂破坏模式。

因此，一个长期存在的问题是：这两种理论基础完全不同的方法，是否能够得到具有可比性的分析结果？

本文将重点讨论LEM与FEM在什么条件下能够获得一致结果，并深入分析影响两者结果差异的关键因素，包括LEM中滑动面搜索算法的发展、元启发式优化方法（Metaheuristic Optimization Techniques）的应用，以及FEM分析中强度折减方法（Strength Reduction Method）的合理建模假设。

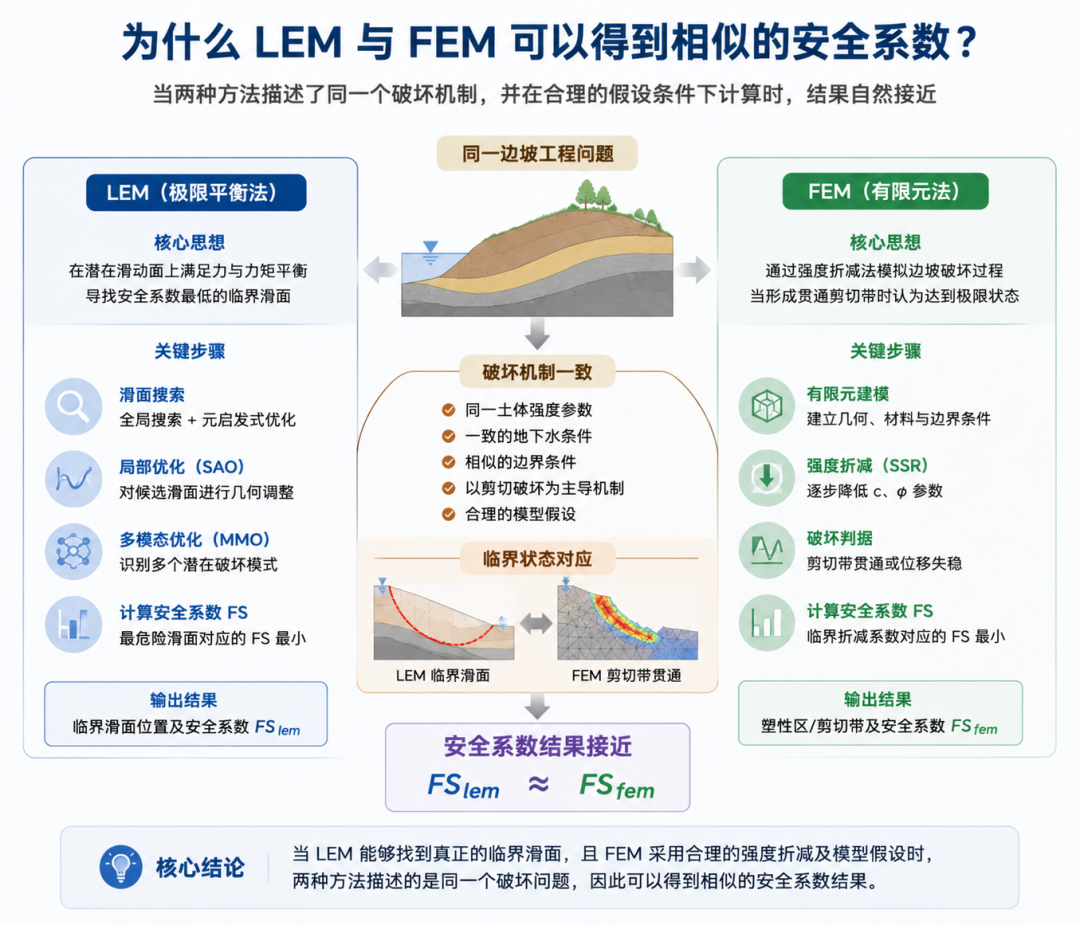

研究结果表明，当LEM采用先进的滑动面搜索技术，将元启发式优化算法与局部滑面优化方法相结合，同时FEM采用合理的材料模型和强度折减假设时，两种方法能够获得高度一致的安全系数结果。

一、极限平衡法（Limit Equilibrium Method，LEM）基本概念

极限平衡法通过分析潜在滑动面上的力平衡关系，评价边坡的稳定状态。在二维边坡分析中，潜在滑动体通常被划分为多个垂直条块；在三维分析中，则进一步扩展为多个柱体单元。

每一个条块或柱体受到多种作用力，包括自身重量、滑面上的法向力、底部抗剪力以及相邻条块之间的相互作用力。通过建立平衡方程，可以计算边坡的安全系数，即可提供抗剪强度与实际作用剪应力之间的比值。

目前工程中常用的极限平衡方法包括Bishop法、Janbu法、Spencer法以及广义极限平衡法（General Limit Equilibrium，GLE）。其中，Spencer方法和GLE方法同时满足力平衡和力矩平衡条件，因此被认为是目前较为严格的极限平衡分析方法。

对于三维边坡稳定分析，传统二维条分法被扩展为三维柱体法。此时，不仅需要满足垂直方向的平衡条件，还需要同时满足两个相互正交方向上的水平平衡条件。虽然三维分析增加了计算复杂度，但它能够更真实地描述空间条件下形成的复杂破坏机制。

二、LEM面临的核心挑战：寻找临界滑动面

从现代计算技术的发展来看，求解极限平衡方程本身已经不是一个困难的问题。当前LEM最大的挑战在于：如何准确找到安全系数最低的临界滑动面。

滑动面搜索能力直接决定了LEM是否能够捕捉真实的破坏机制。

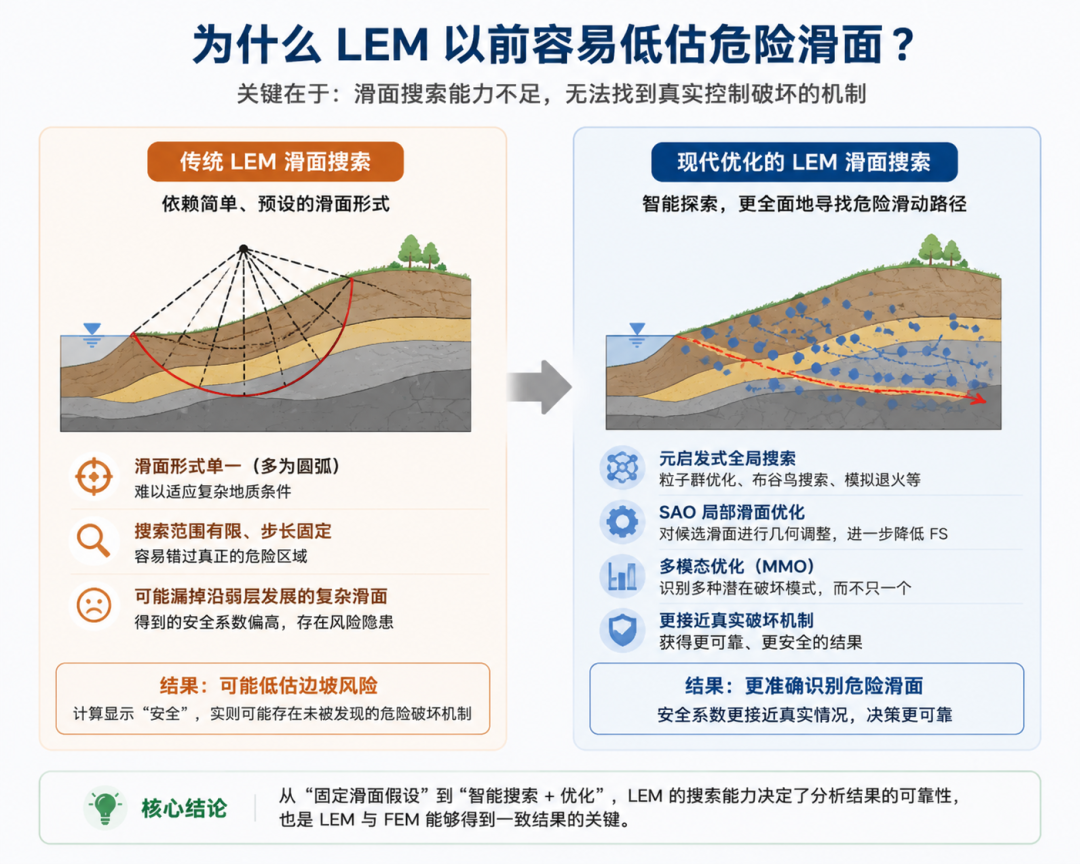

传统的滑动面搜索方法通常采用较为简单的搜索策略，例如圆形网格搜索、边坡搜索以及路径搜索方法。这些方法对于几何形态简单、材料均质的边坡通常能够取得较好的效果。

然而，当边坡存在复杂地质条件时，例如多层土体、各向异性材料、软弱夹层或者复杂地形条件，传统搜索方法可能无法发现真正控制边坡稳定性的破坏面。

实际工程中的潜在破坏面可能具有多种形式。在二维情况下，可能表现为圆弧滑面或非圆滑面；在三维情况下，则可能形成球形滑面、椭球滑面、多平面组合滑面以及楔形滑面等复杂形式。

如果搜索算法无法充分探索整个可能解空间，即使极限平衡计算本身完全正确，也可能无法找到安全系数最小的真实破坏模式。这种情况下，计算结果可能显示边坡具有较高稳定性，但实际上仍然存在未被发现的潜在失稳机制。

因此，现代边坡稳定分析的发展方向之一，就是不断提升滑动面搜索算法的能力，使LEM能够更加准确地识别复杂破坏机制。

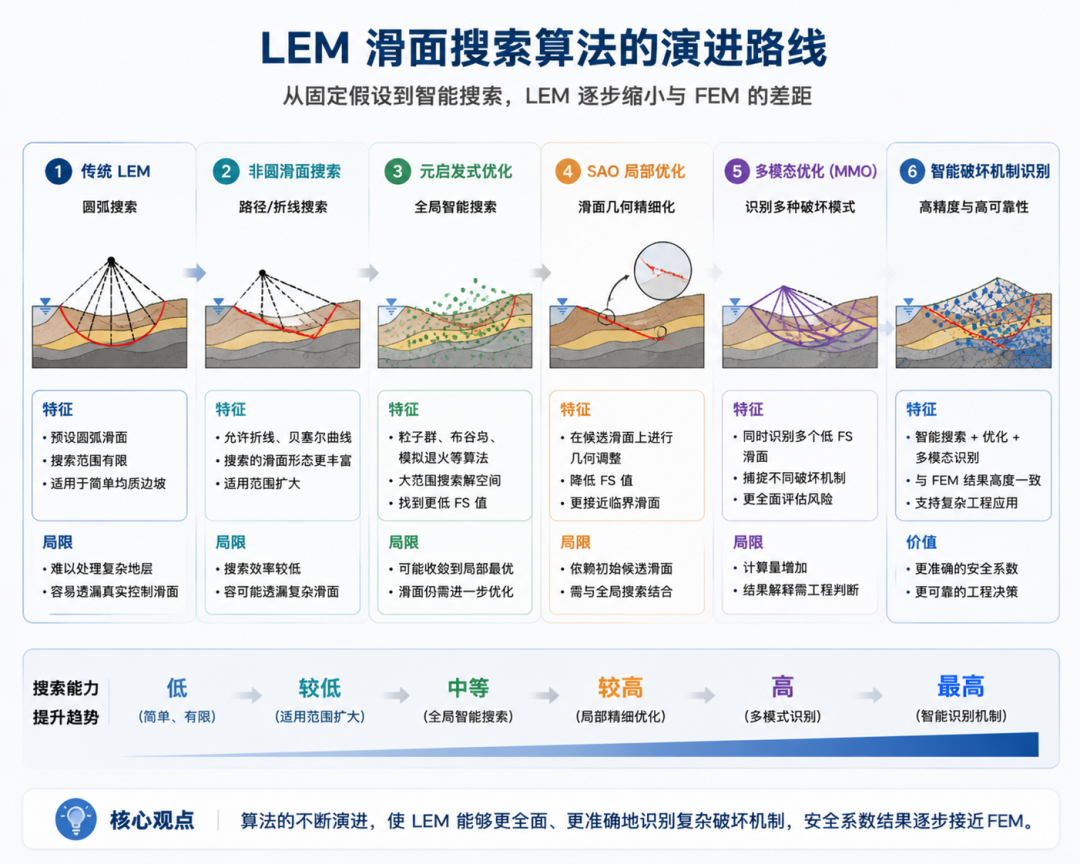

三、高级滑面搜索技术：提升LEM识别复杂破坏机制的能力

随着边坡稳定分析技术的发展，现代岩土工程软件逐渐将更加先进的优化算法引入到极限平衡分析中。其中，元启发式优化方法（Metaheuristic Optimization Methods）已经成为解决复杂滑动面搜索问题的重要技术手段。

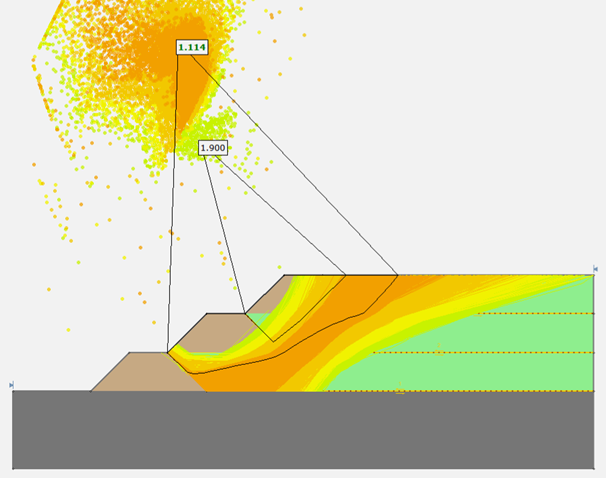

元启发式算法的优势在于，它能够在大规模、复杂的搜索空间中寻找接近最优的解决方案。与传统搜索方法不同，这类算法并不依赖预先设定的滑动面形式，而是通过不断生成、调整和优化候选滑动面，使分析结果逐渐逼近安全系数最低的临界状态。

目前常见的元启发式优化方法包括：

• 粒子群优化算法（Particle Swarm Optimization，PSO）：其思想来源于鸟群和鱼群的群体运动行为，通过个体之间的信息共享寻找最优解；

• 布谷鸟搜索算法（Cuckoo Search）：受到布谷鸟寄生繁殖行为的启发，通过不断替换较差解来寻找更优结果；

• 模拟退火算法（Simulated Annealing）：借鉴金属退火过程，通过控制搜索过程中的随机性避免陷入局部最优。

这些算法能够显著提高复杂边坡条件下的滑面搜索能力。然而，即使是先进的元启发式算法，也仍然存在一定局限性。

由于复杂工程问题通常具有高度非线性的特点，单纯依靠全局搜索算法仍可能陷入局部最优解，而无法找到真正控制边坡稳定性的全局最危险滑面。

因此，近年来研究人员逐渐发展出一种更加有效的策略：将全局搜索能力与局部优化能力相结合。

这种混合优化思想能够充分发挥两类算法的优势：元启发式算法负责在整个解空间内进行广泛探索，寻找具有潜力的候选滑面；局部优化算法则进一步调整这些候选滑面的几何形态，使其更加接近真正的临界破坏面。

通过这种方式，LEM的滑面搜索能力得到显著提升，也使其在复杂工程条件下能够获得更加接近FEM分析的结果。

四、Surface Altering Optimization（SAO）：滑面的局部优化技术

Surface Altering Optimization（SAO，滑面调整优化方法）是一种用于进一步优化候选滑动面的先进技术。该方法最早由Mafi等人在2021年提出，其核心思想并不是重新生成完全不同的滑动面，而是在已有候选滑面的基础上，通过几何调整进一步降低安全系数。

传统搜索算法通常侧重于发现新的可能滑面，而SAO则更加关注：

如何进一步优化已经发现的潜在危险滑面。

该方法通过系统性调整滑动面的几何形态，使滑面逐渐向更加危险的方向发展，从而获得更低的安全系数。

SAO方法建立在BOBYQA（Bound Optimization by Quadratic Approximations）算法基础之上。BOBYQA是一种无需计算导数的约束非线性优化方法，特别适用于复杂工程问题中的参数优化。

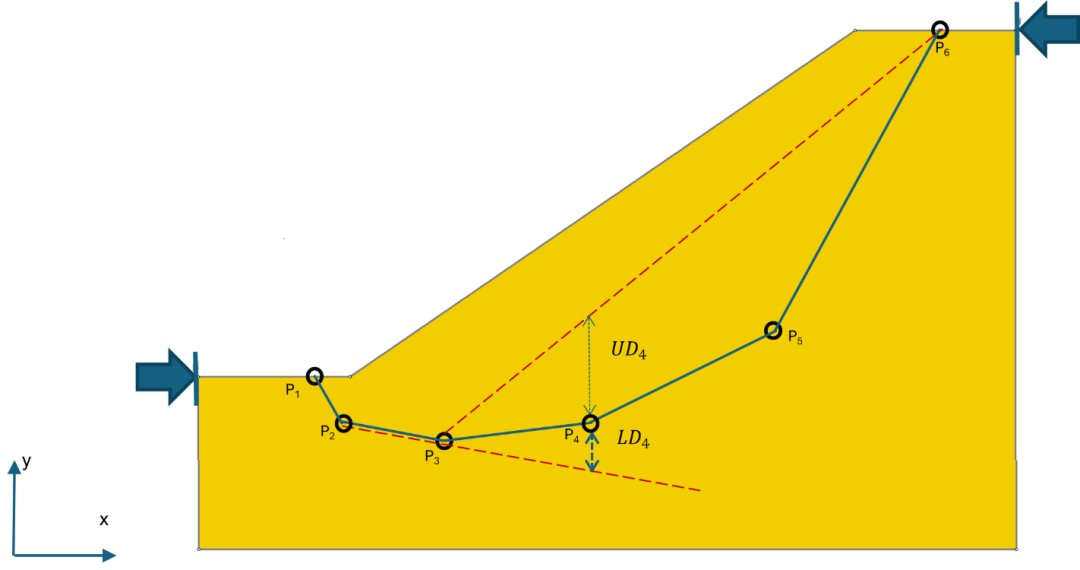

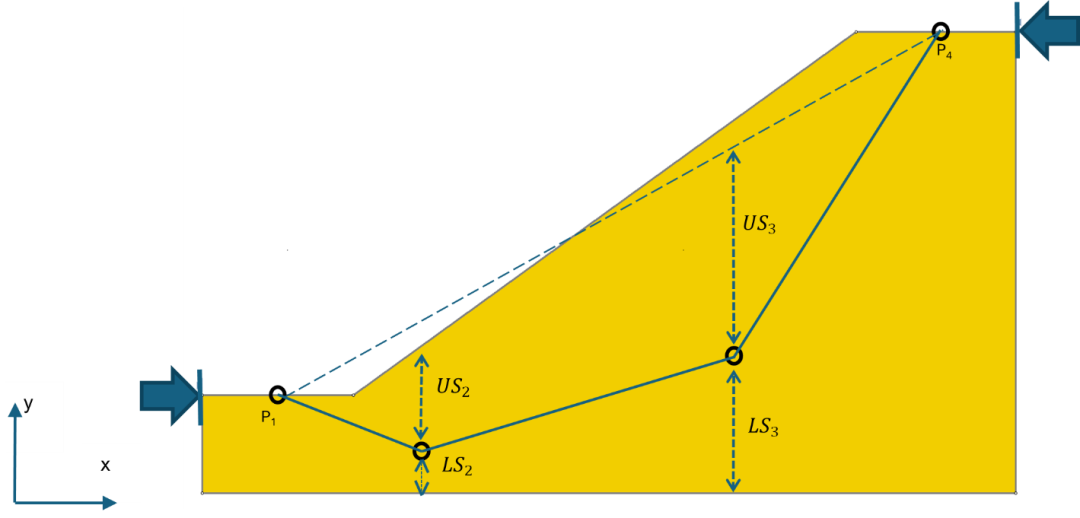

与传统方法不同，SAO不需要从零开始生成新的滑动面，而是在现有滑面的基础上进行局部几何变换。例如，通过调整滑面控制点的位置、改变滑面曲率和形态，使其更加符合实际可能发生的破坏模式。

这种方法的优势在实际工程分析中十分明显。

元启发式搜索方法提供了强大的全局探索能力，可以在复杂解空间中快速发现多个潜在危险区域；而SAO则进一步对这些区域进行精细优化，提高搜索精度。

二者结合后，形成了一套更加完善的滑面识别体系：元启发式算法负责“寻找可能的破坏模式”，SAO负责“优化最危险的破坏模式”。

这种混合策略使LEM能够识别许多传统方法难以发现的复杂破坏机制。

五、多模态优化（Multi-Modal Optimization）：从寻找单一滑面到识别多种破坏模式

实际工程中的边坡失稳往往并不是只有一种可能的破坏形式。

一个边坡可能同时存在：

• 深层整体滑移；

• 浅层局部滑移；

• 沿软弱夹层发展的滑移；

• 局部结构面控制破坏。

传统边坡稳定分析通常关注寻找一个安全系数最低的临界滑面。然而，在复杂工程条件下，仅寻找单一危险滑面可能不足以全面理解边坡潜在风险。

多模态优化（Multi-Modal Optimization，MMO）技术则提供了一种新的解决思路。

该方法能够在一次分析过程中识别多个具有代表性的临界滑动面，而不仅仅是找到一个最危险滑面。

这一特点与有限元分析中的破坏发展过程具有较好的对应关系。

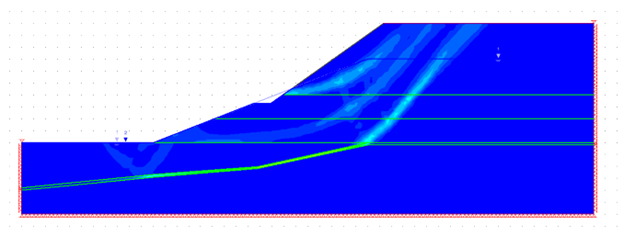

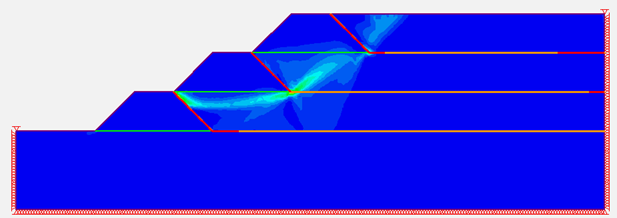

在FEM强度折减分析过程中，随着强度折减系数逐渐增加，模型中的塑性区会不断发展，并可能出现多个不同阶段的破坏模式。

某些局部破坏机制可能首先出现，而随着折减程度增加，更大的整体滑移机制可能逐渐形成。

因此，通过引入多模态优化，LEM可以更加接近FEM所体现出的多阶段、多模式破坏行为。

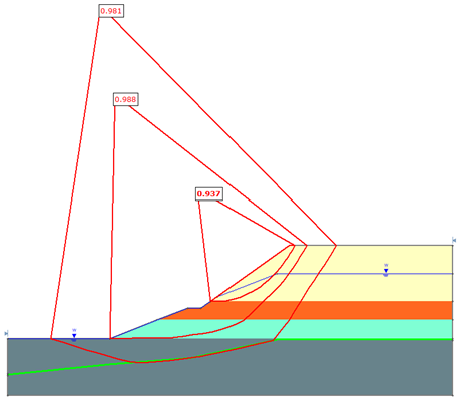

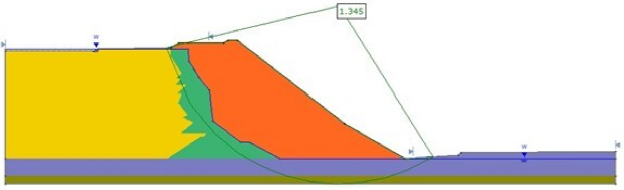

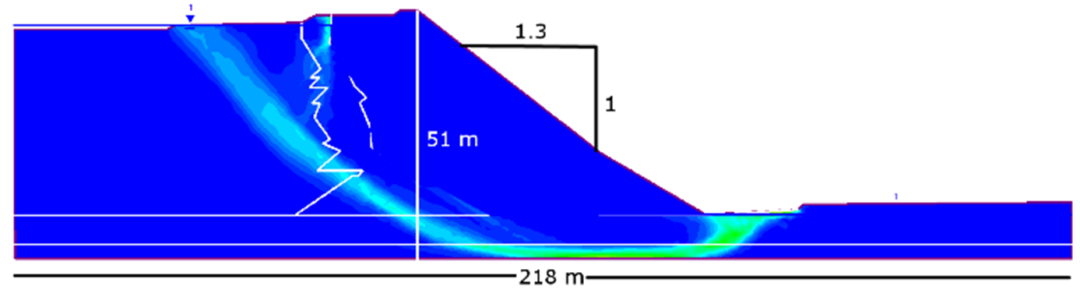

图3展示了LEM（Slide2）与FEM（RS2）的对比结果。可以看到，通过多模态分析，两种方法均能够识别出多个潜在破坏机制，而不仅仅局限于单一最危险滑面。

这说明：现代LEM已经不再只是寻找一个安全系数，而是在逐渐发展成为识别边坡整体破坏机制的分析工具。

六、LEM与FEM结果能够一致的条件

虽然LEM和FEM具有不同的理论基础，但在合理的分析条件下，两者可以获得高度一致的结果。

这种一致性并不是自动产生的，而需要满足一定的模型条件。

1.均质黏性土边坡

对于主要由黏聚力控制的均质土坡，传统极限平衡方法通常已经能够较好地描述其破坏机制。

在这种情况下，可以采用：

• Bishop方法；

• Spencer方法；

• GLE方法。

由于破坏面通常接近圆弧形，因此传统圆形滑面搜索方法也能够取得较好的结果。

2.黏聚–摩擦性土体以及各向异性材料

对于同时受到黏聚力和摩擦角控制的土体，或者具有明显各向异性的材料，仅依靠简单搜索方法可能无法准确捕捉破坏机制。

此时需要：

首先采用能够满足完整平衡条件的方法，例如Spencer或GLE；

其次，需要引入元启发式搜索算法，提高复杂滑面的识别能力；

同时，还应结合局部滑面优化技术，对候选危险滑面进一步优化。

3.存在多层软弱结构面的边坡

对于存在多个软弱夹层或结构面的边坡，破坏面往往会沿着弱层发生，并形成非常复杂的非圆滑面。

这种情况下，分析方法必须具备：

• 高级滑面搜索算法；

• 允许滑面沿弱层发展；

• 自动识别复杂几何路径的能力。

只有这样，LEM才能够捕捉到与FEM类似的破坏机制。

七、FEM分析模型的关键要求

如果希望将FEM与LEM的分析结果进行有效比较，有限元模型必须采用合理的建模方式，使其分析条件与极限平衡法保持一致。

有限元法最大的优势在于能够模拟复杂的应力–应变过程以及变形发展规律，但如果模型设置方式与LEM的基本假设存在较大差异，两种方法得到的结果自然难以直接比较。

因此，在进行LEM与FEM对比分析时，需要重点关注以下几个方面。

1.采用强度折减法计算安全系数

在FEM边坡稳定分析中，安全系数通常通过强度折减法（Strength Reduction Method，SSR）获得。

强度折减法的基本思想是：

逐渐降低土体的抗剪强度参数，包括黏聚力和摩擦角，直到边坡达到极限状态。

其计算过程与LEM中安全系数的定义具有较好的对应关系：

FS=原始抗剪强度/折减后的抗剪强度

因此，采用SSR方法得到的安全系数，可以直接与LEM计算结果进行比较。

如果FEM采用其他评价指标，例如基于变形极限或应力状态判断稳定性，则其结果可能无法与LEM的安全系数建立直接对应关系。

2.采用弹塑性材料模型

为了保证FEM与LEM的分析基础一致，有限元模型中的材料行为通常应采用：

弹性–完全塑性模型（Elastic Perfectly Plastic Model）。

该模型假设：

• 材料在达到屈服之前表现为弹性变形；

• 达到强度极限后进入塑性状态；

• 破坏主要由抗剪强度参数控制。

这一假设与LEM的基本思想相一致。

相比之下，一些更加复杂的本构模型，例如考虑硬化、软化、蠕变或者复杂应力路径的高级模型，虽然能够更加真实地描述某些材料行为，但同时也会引入LEM无法考虑的影响因素。

例如：

• 塑性硬化；

• 应变软化；

• 时间相关变形。

因此，如果目标是比较两种方法计算的安全系数，而不是研究长期变形过程，那么采用弹塑性模型通常更加合理。

3.刚度参数的影响

在FEM边坡稳定分析中，土体刚度参数主要影响：

• 边坡变形；

• 应力重新分布；

• 塑性区发展过程。

但是，对于采用Mohr–Coulomb模型的强度折减分析而言，杨氏模量（Young's Modulus）和泊松比（Poisson's Ratio）通常不会像黏聚力和摩擦角那样直接影响最终安全系数。

换句话说，对于安全系数计算而言，土体强度参数通常比刚度参数更加关键。

当然，在需要分析变形控制问题、开挖过程、支护结构受力、施工阶段响应等问题时，刚度参数的重要性会明显提高。

八、避免由拉伸破坏控制的分析结果

在某些FEM分析中，由于应力重新分布，模型内部可能出现拉应力区域。

这些区域可能形成所谓的：

拉伸控制破坏（Tension-Controlled Failure）。

然而，这类破坏机制通常并不符合LEM的基本假设。

极限平衡法主要基于滑动面上的剪切破坏机制，而不会考虑由于拉应力集中导致的局部张裂。

因此，如果FEM模型中的最终失稳主要由拉伸破坏控制，那么其结果通常无法与LEM进行直接比较。

为了获得具有可比性的结果，应确保：

边坡失稳主要由剪切破坏控制，而不是由拉裂控制。

九、结构面和界面的处理

在实际岩土工程中，边坡通常包含：

• 岩体节理；

• 断层；

• 软弱夹层；

• 土岩界面。

这些结构面可能成为控制滑移的重要因素。

在FEM模型中，如果结构界面参数设置不合理，可能产生一些LEM无法模拟的异常破坏模式。

例如：

• 由于界面刚度过低，模型可能出现过度变形；

• 由于界面参数不合理，可能产生非实际的滑移路径。

• 因此，在LEM与FEM对比分析中，结构面参数应保持一致。

通常情况下，可以采用合理刚度的弹性界面，使结构面的作用方式更加接近极限平衡分析中的滑移面假设。

十、加筋边坡的有限元建模要求

对于加筋边坡分析，两种方法的一致性还取决于加筋材料的模拟方式。

在LEM中，加筋体通常被认为提供额外抗滑力，而不会发生明显变形。

因此，在FEM模型中，加筋材料应设置足够高的刚度。

这样可以避免由于加筋材料自身变形导致的非真实破坏模式，使其作用效果更加接近LEM中的加筋模型。

如果加筋材料刚度设置过低，有限元模型可能表现出：

• 加筋体过度伸长；

• 局部变形集中；

• 与实际工程不符的破坏模式。

这种情况下，FEM得到的安全系数可能与LEM存在明显差异。

十一、地下水与渗流条件的影响

地下水条件对边坡稳定性具有非常重要的影响。

孔隙水压力会降低有效应力，从而降低土体抗剪强度，使边坡稳定性下降。

在传统分析流程中，通常需要先通过渗流分析获得孔隙水压力，然后将结果导入边坡稳定分析模型。

例如：通过有限元渗流分析获得地下水压力分布，再将计算结果导入极限平衡模型。

这种方式虽然可行，但容易因为数据转换、网格差异等因素产生误差。

现代边坡稳定分析软件已经开始采用更加集成化的方法。

例如，Slide2中集成了地下水渗流分析功能，其内部采用有限元方法计算孔隙水压力，并直接将结果应用于稳定分析。

这种方式避免了外部渗流模型与稳定分析模型之间的数据交换，使地下水条件能够更加一致地参与边坡稳定计算。

十二、工程应用意义

LEM与FEM结果一致性的研究，对于工程实践具有重要意义。

首先，极限平衡法仍然是一种高效、可靠的边坡稳定分析方法。

虽然FEM在理论上能够模拟更加复杂的物理过程，但对于大量工程项目而言，工程师最关心的问题通常是：

• 边坡安全系数是多少？潜在滑动面在哪里？

• 在这些问题上，LEM仍然具有明显优势。

• 其次，现代优化算法的发展显著提升了LEM的分析能力。

过去，人们认为复杂破坏机制必须依靠FEM才能发现。

但随着元启发式搜索算法、滑面局部优化及多模态分析技术的发展，现代LEM已经能够处理越来越复杂的工程问题。

与此同时，FEM仍然具有不可替代的优势。

当工程问题涉及大变形、应力重新分布、施工过程模拟、支护结构相互作用时，FEM仍然是更加合适的分析工具，因此，对于安全系数计算而言，在采用合理建模假设的条件下，LEM与FEM可以获得相近结果；而方法选择的关键，不再是简单判断哪一种方法更加先进，而是根据工程问题的目标选择合适的方法。

十三、结论：LEM与FEM的差异，本质不是方法优劣，而是问题定义与建模方式的差异

本文系统分析了极限平衡法（LEM）与有限元法（FEM）在边坡稳定分析中的一致性条件。研究结果表明，两种方法之间的差异，并不完全来源于分析理论本身，而更多取决于工程问题的定义方式、求解空间的探索能力，以及材料行为模型的表达方式。

对于极限平衡法而言，决定分析精度的关键因素并不是平衡方程本身，而是能否准确找到控制边坡稳定性的临界滑动面。

随着现代优化算法的发展，LEM的滑面搜索能力已经得到显著提升。

传统方法通常依赖预设的滑动面形式，例如圆弧搜索或规则路径搜索，而现代分析方法已经能够结合：

• 元启发式优化算法；

• 局部滑面优化技术；

• 多模态搜索方法；

• 在更加复杂的解空间中寻找潜在破坏机制。

特别是将全局搜索与局部优化相结合的方法，使LEM不仅能够发现危险区域，还能够进一步优化滑面几何形态，从而获得更加接近真实破坏状态的安全系数。

此外，多模态优化技术进一步扩展了LEM的能力，使其能够同时识别多个可能的破坏模式，而不仅仅关注单一最危险滑面。

这使得现代LEM的分析理念发生了变化：

过去，LEM的目标是寻找“一个最危险滑面”，而现代LEM更关注的是识别边坡可能发生的完整破坏机制。

对于有限元法而言，实现与LEM结果的可比性，则更加依赖于合理的建模假设。

如果FEM分析采用：

• 基于强度折减法（SSR）的安全系数计算；

• 弹性–完全塑性材料模型；

• 以剪切破坏为主要控制机制；

• 合理处理结构面、地下水以及加筋材料。

那么其计算得到的安全系数通常能够与LEM结果保持较高一致性。

然而，如果FEM模型采用更加复杂的本构关系，或者破坏过程主要受到拉伸破坏、复杂变形机制等因素控制，那么其分析结果可能反映的是更加复杂的物理过程，而无法直接与基于滑动面的LEM方法进行比较。

因此，两种方法之间的关系并不是简单的：FEM一定比LEM更准确。

更准确的理解应该是：两种方法针对不同工程问题具有不同优势。

十四、LEM与FEM的选择：关键在于工程目标，而不是方法竞争

在实际工程应用中，选择LEM还是FEM，不应简单理解为选择“先进方法”或者“传统方法”。

真正需要考虑的是：工程问题需要解决什么？

如果目标主要是计算边坡安全系数、判断潜在滑动面位置、开展大量方案比选，那么现代LEM依然是一种非常高效且可靠的方法。它具有计算速度快、参数意义明确、工程经验丰富、结果易于解释等优势。

尤其是在结合先进滑面搜索算法之后，LEM已经能够处理许多过去认为只有FEM才适合的问题。

而当工程问题涉及边坡变形控制、开挖施工过程、应力重新分布、支护结构受力、大变形破坏过程，有限元法则具有不可替代的优势。

因为这些问题的核心并不是简单判断“是否稳定”，而是研究边坡如何变形，以及破坏如何逐渐发展，因此，LEM和FEM并不是相互替代的关系，而是针对不同工程需求的互补工具。

十五、未来发展趋势：从方法竞争走向协同分析

随着计算技术和数值算法的发展，未来边坡稳定分析的发展方向并不是简单比较LEM和FEM哪一种方法更好，而是推动两种方法之间更加深入的融合。

一方面，LEM将继续借助人工智能、优化算法以及自动搜索技术，提高复杂破坏机制识别能力。

另一方面，FEM将继续发挥其在变形分析、多物理场耦合、施工过程模拟方面的优势。

未来工程实践中，更可能形成这样的工作模式：

首先利用LEM快速开展大量稳定性分析和方案筛选；

然后针对关键区域，利用FEM进一步分析变形和破坏演化过程。

这种组合方式能够兼顾工程效率、分析精度和计算成本。

总结

边坡稳定分析中，极限平衡法（LEM）与有限元法（FEM）并不存在绝对的优劣之分。

两者能否得到一致结果，关键取决于：

• LEM是否能够找到真实控制滑面；

• 搜索算法是否具备足够的全局探索能力；

• FEM是否采用合理的强度折减方法；

• 材料模型和边界条件是否保持一致。

现代优化技术的发展正在改变人们对LEM的传统认识。

通过元启发式搜索、滑面优化以及多模态分析，LEM已经具备识别复杂破坏机制的能力。

与此同时，FEM仍然是研究变形过程和应力演化的重要工具。

因此，未来边坡稳定分析的核心问题并不是：“LEM还是FEM哪个更好？”

而是：“在什么工程条件下，应该采用哪一种方法，以及如何让不同方法发挥最大的价值。”

当两种方法建立在一致的工程假设和合理的分析条件下时，它们不仅可以得到相近的安全系数结果，更能够共同帮助工程师更加深入地理解边坡失稳机制，提高工程设计的可靠性。
