PLAXIS 2D软件案例：滨海软土基坑钢板桩支护有限元分析案例

一、项目背景

某滨海软土地区综合管廊建设工程，全长3km（K0 000~K3 000），基坑宽度7.9m，开挖深度3.3m。该地区淤泥层厚度达1.9m~6.7m，属于典型深厚软土地质，基坑支护结构设计面临严峻挑战。

技术难点：软土层力学性质差、压缩性高、强度低，传统的基坑支护设计方法难以准确预测施工过程中支护结构的受力与变形，需要借助专业岩土工程有限元软件进行精细化分析。

解决方案：福州大学研究团队采用国际领先的PLAXIS 2D有限元软件进行数值模拟，发表高水平学术论文的同时，也为滨海软土地区类似工程提供了宝贵的设计参考。

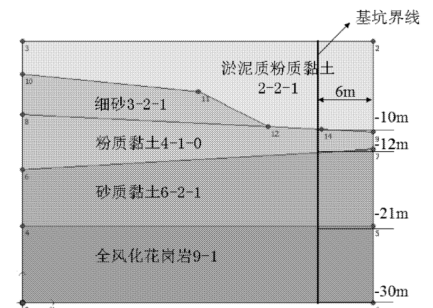

二、滨海软土地层特性

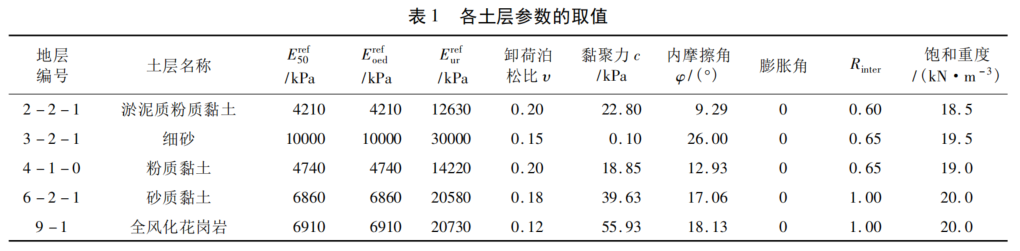

研究区域地处滨海相沉积地貌单元，主要土层包括淤泥层（厚度1.9m~6.7m）、粉质粘土、残积粘性土等，属于典型的深厚软土工程地质条件。

三、PLAXIS 2D有限元模型

PLAXIS 2D有限元模型几何尺寸取40m（宽度）×30m（深度），基坑开挖宽度7.9m，开挖深度3.3m。网格划分采用10节点高阶三角形单元。

四、多工况开挖过程模拟

研究设置6阶典型开挖工况，系统模拟基坑从地表开挖至设计标高的全过程。PLAXIS 2D通过“钝化-激活”技术，可灵活模拟分步开挖、支护安装与拆除的全过程。

五、核心研究发现

5.1 土压力演变规律

• 主动土压力随开挖进行逐渐减小

• 浅层开挖时主被动土压力与静止土压力接近

• 开挖面附近被动土压力呈增大趋势

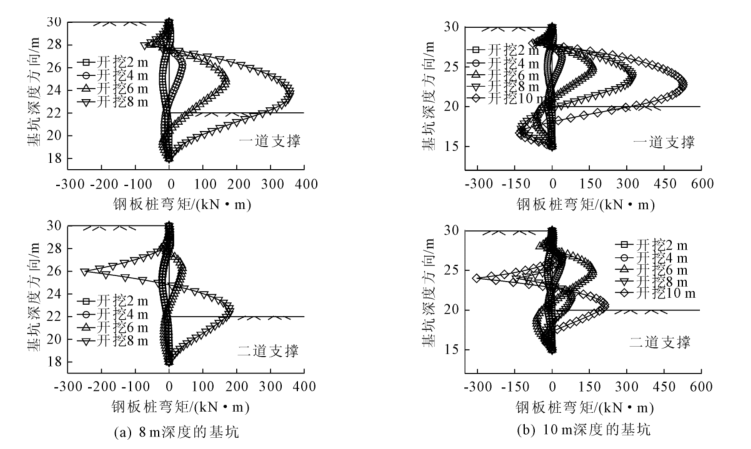

5.2 墙体变形与弯矩

最大位移与弯矩出现在最终开挖步（工况6），最终开挖步是施工全过程最危险阶段。

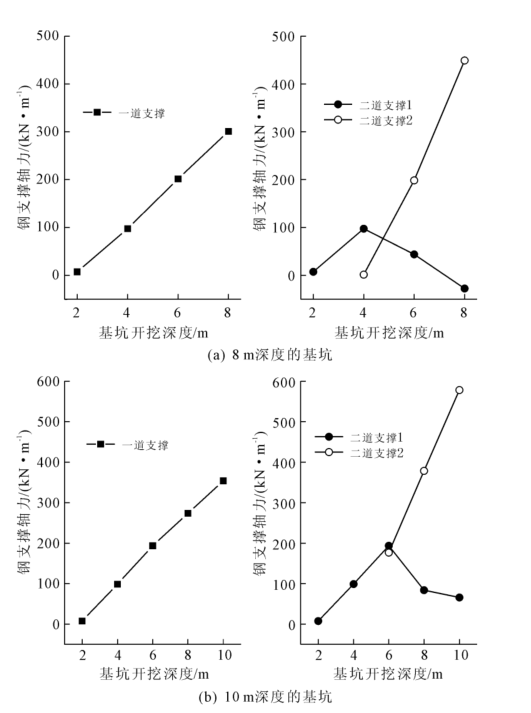

5.3 支撑轴力分配

两道支撑时，第二道支撑轴力可能超越第一道，需关注支撑轴力的动态调整。

六、PLAXIS/GeoStudio软件采购服务

中仿科技是国际领先岩土工程仿真软件PLAXIS和GeoStudio的中国区授权代理商，提供：

• ✅ 正版软件销售

• ✅ 软件培训服务

• ✅ 技术咨询支持

• ✅ 项目定制服务

咨询热线：400-888-5100

七、文献来源

张江涛，豆海群，王浩. 滨海软土地区综合管廊基坑开挖钢板桩支护性状分析[J]. 水利与建筑工程学报，2016，14(6): 120-125.
